Laserdisc

La vidéo numérque

Le laserdisc est apparu en Feance en 1983. Le succée actuel de ce support est surement du à sa faculté trés appéciable de ne pas s'altéer dans le temps puisque la lecture se fait grace à un faisseau laser. La qualité du laserdisc est de loin supérieur à celle du VHS. L'image est toujours enregistrée en analogique (la résolution ayant été accru par rapport au VHS) mais le son est numérique (de qualité égale à celle d'un CD audio).

Un peu d'histoire

(...)

Format du disque

Il existe 3 format de Laserdisc, le 12 cm, le 20 cm, et le 30 cm (ce dernier format étant celui le plus corremment utilisé.

Le Laserdisc single mesure 12 cm de diamètre, comme un CD audio. Il peut contenir 6 minutes de vidéo combiné à du son plus 20 minutes de son seul. Pour rester entièrement compatible avec les lecteurs des CD audio, les 20 minutes de son sont placés au centre du disque et les 6 minutes de vidéo et de son combiné sont placés à l'exterrieur du disque.

Un lecteur de CD audio lit un CD en partant du centre du disque et en allant vers la périphérie. Donc si un Laserdisc est inséré dans une platine CD audio, celle-ci va tout simplement considér le le Laserdisc comme un CD normal et lire les 20 minutes de son seul se trouvant au centre.

Le lecteur de Laserdisc, quant à lui commence par lire les 6 minutes de film, puis passe ensuite au 20 minutes de son.

Les Laserdiscs single sont utilisés pour loger un clip vidéo.

Le Laserdisc Extended Play (EP) fait 20 cm de diamètre. Il est formé de 2 galettes collées dos à dos. Chaque face peut contenir 20 minutes de vidéo combiné à du son, soit un total de 40 minutes. Il est principalement utilisé pour stoquer des déssins animés ou des documentaires.

Le Laserdisc Long Play (LP) mesure 30 centimètres de diamètres. Chacune de ses deux face contient jusqu'à 32 minutes de vidéo combiné à de l'image soit un total de 64 minutes. C'est se format qui est utilisé pour stoquer les films : Il faut 2 disques pour contenir un film.

Type d'enregistrement

Les informations constutuant l'image et le son peuvent êtres enregistrées de deux formats différentes sur le Laserdisc, le CLV et le CAV.

Le CLV est l'acronyme de Constant Linear Vélocity (Vitesse Linéaire Constante) : La vitesse de lectures des informatins est invariable. La vitesse linéaire est de 11 m/s environ. Cela implique que le disque ne tourne pas à la même vitesse lorque la tête se trouve au centre (le disque tourne plus rapidement : 1800 tours/min pour un LP) que lorqu'elle est à la périférie. La capacité du disque est alors limitée à 64 minutes par faces. C'est ce format qui est corremmebt utilisé par l'industrie cinématographique.

Le deuxième format s'appelle CAV : Constant Angular Velocity ou Vitesse Angulaire Constante. Quand les informations sont enregistrées dans ce format, le disque tourne toujours à la même vitesse. Dans ce format, le nombre d'images par tour de disque est entier. Cela permet d'obtenir des avances et retours rapide, des ralentis et arrets sur image parfaits. Par contre, la densité d'information des 3 fois moins importantes à l'exterrieur qu'au centre du disque. Il y a une perte de place, ce qui limite la capacité du disque à 30 minutes par face sur un Laserdisc LP.

Certains éditeurs combinent les deux méthodes : Si le film enregistré en CLV occupe 3 faces (durée inférrieure 3 h 12, c'est déjà beaucoup), ils placent sdur la quatrième des extraits poignants du film et/ou le making-off en CAV pour que le spectateur joue avec les arrets sur image de son lecteur.

La mémoire de trame et une technique qui parmet d'avoir sur les Laserdiscs enregistrés en CLV, le même arret sur image et un ralenti aussi parfait que que sur les CAV. Autre avantage, il permet d'éliminer les petits "drops" dus au mauvais pressage d'un disque, mais aussi de geler la derniere image de la face d'un disque tant que le lecteur autoreverse éffectue le changement de face.

Le tabeau suivant récapitule le "comportement" du CAV, du CLV lu par un lecteur normal et du CLV lu par un lecteur à mémoire de trame.

	CAV	Lecteur normal avec disque CLV	Lecteur à mémoire de trame avec disque CLV
Vitesse de rotation	1800 tours/min	1800 à 600 tour/min	1800 à 600 tours/min
Durée par face	32 min	64 min	64 min
Lecture arrière
Avance et retour rapide variable
Ralenti avant et arrière variable
Pause
Image par image
Accès aux chapitres
Accès HH:MM:SS
Accès à une image


Les lecteurs de laserdiscs existent en version PAL et NTSC (il ny a pas de version SECAM).

Le NTSC (National Television Systems Committee) permet d'afficher 30 images par secondes. Chaque images comporte 525 lignes mais seulement 480 sont visibles (les autres sont utilisées pour la synchronuisation entre autres.). La résolution réelle est de 330 x 480. Le NTSC est utilisé au Etats-Unis et au Japon.

Le PAL (Phase Alternating Line) permet d'afficher 25 images par secondes. Chaque images comporte 625 lignes mais seulement 565 sont visibles. La résolution réelle est de 450 x 565. Le PAL est utilisé en Europe (y compris en France).

Le PAL et le NTSC étant imcompatibles entre eux, il est impossible de lire un LD PAL sur un lecteur NTSC et inversement. Cependant il existe des lecteurs de laserdiscs bi-standart PAL/NTSC permettant de résoudre ce problème.

Quelque soit la version, les laserdiscs respecte les format vidéo :

Pan & Scan	Format cinéma	16:9 anamorphique

• Le fomat Pan & Scan : L'image originale est zoomée sur une zone pertinente du film afin d'éliminer les deux bandes noires horizontales.
• Le format cinéma (letterbox ou widescreen) respecte le format original du film en ajoutant des bandes noires plus ou moins larges en haut et en bas du film
• Le format anamorphique : C'est vraiment du 16:9 mais réduit en largeur afin de la faire tenir sur un format 4:3. Un téléviseur 16:9 possède un mode dans lequel cette image 4:3 est ré-étirée dans un format 16:9.

Le son

Suivant la version PAL ou NTSC du lecteur, le type de son inscrit sur le laserdisc est different. Comme le nombre de lignes par image pour le PAL est plus important que pour le NTSC, il reste moins de place pour stocker le son sur un LD PAL que sur un LD NTSC.

Chaque disque NTSC peut contenir une des combinaisons suivantes :

• Deux canaux anologiques
• Deux canaux analogiques + deux canaux numériques (nom compressés)
• Un canal analogique + deux canaux numériques (non compressés) + Dolby Digital 5.1
• Un canal analogique + DTS 5.1

Chaque disque PAL peut contenir une des combinaisons suivantes :

• Deux canaux anologiques
• Deux canaux numériques (nom compressés)

Les deux canaux analogiques ne sont plus vraiment utilisés. La qualité était jugée inferrieure à celle du VHS Hi-Fi.

Les deux canaux numériques non compressés peuvent contenir du son en 16 bits 44,1 KHz. Il peuvent aussi (et c'est ce qui les rend trés populaire) contenir les 4 cannaux du Dolby Surround.

Les lecteurs laserdiscs NTSC peuvent contenir du Dolby Digital 5.1. Il est stoqué sur le canal analogique droit. Le dolby Digital 5.1 est envoyé au décodeur Dobly Digital externe grâce à une prise numérique spéciale appelée RF-AC3.

Certains problèmes peuvent se produire lors de la reproduction d'un dique Dolby Digital sur un lecteur incompatible. Sur les lecteurs ne sachant lire que les pistes analogiques (le dernier a été produit en 1989) il faut obligatoirement utiliser la piste gauche seule et doc écouter le film en mono. Sur les autres, il peut se produire des bruits.

Le DTS occupe les 2 pistes numériques non compresseés. Il est dirigé vers un décodeur DTS externe via la sortie numérique PCM. Tous les lecteurs NTSC peuvent lire le flux du DTS.

Enregistrement

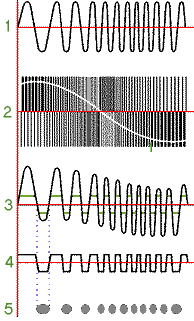

1. Le signal vidéo est mis sur une porteuse de trés haute fréquence pour être certain que la force du signal (ou amplitude) restera constant dans toutes les circonstances 2 et 3. A ce signal est combiné le signal audio numérisé (sur lequel une porteuse de petite fréquence est appliquée). L'amplitude du signal vidéo varie alors suivant le signal audio. 4.L'amplitude du signal ainsi obtenu est est tronqué. 5. Puis les trous correspondants sont crées sur le disque. Lecture: La diode laser du Laserdisc deduit le signal combiné des trous sur le disque.

Le signal est envoyé à un démodulateur Audio/Vidéo. La démodualteur audio supprime la proteuse de petite fréquance, réqupères les information audio et les transmet au convertisseur D/A. Le démodulateur vidéo supprime la porteuese de haute fréquence et en déduit kle signal vidéo. Le signal vidéo est demodulé en composantes RVB.
